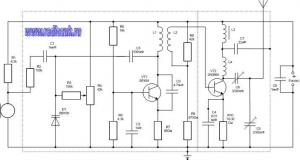

Радиомикрофон
состоит из двух каскадов:
Первый -
задающий генератор с частотной модуляцией звукового сигнала.
Собран он на
транзисторе VT1.
Второй -
усилитель мощности. За счёт, которого и достигается большая мощь радиомикрофона
до 0, 2Вт .
Собран он на
транзисторе VT2.
Настройка
радиомикрофона сводится к подборке резистора R10, который определяет режим
работы выходного каскада(по сути это регулятор мощности).
С помощью
конденсаторов С6, С5 добиваются максимальной мощности.
Для точной
подстройки частоты используется резистор R4.
Номиналы
радиоэлементов:
Катушки
индуктивности
L1 - 4-5витков
на оправе 8мм (d = 0, 9мм);
L2 - 2- 3 витка
на той же оправе (d = 0, 5-0, 6);
L3 - дроссель -
10 витков на ферритовом кольце;
L4 - 7 - 8
витков на оправе 4мм (d = 0, 5-0, 6);
PS: Схема радиомикрофона собрана в металлическом
экране.
||
