В простых
моделях радиомикрофонов используется LC контур(катушка и
конденсатор). В большинстве случаев частота их неустойчива (меняется под
воздействием внешних факторов).

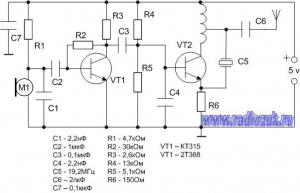

Данный радиопередатчик
лишен этого недостатка за счёт использования кварцевого резонатора.
Передатчик работает на пятой гармонике кварца.
19, 2 * 5 =
96МГц.
Катушка L1 -
медный провод 0, 8мм , содержит четыре витка. Диаметр катушки 10мм. Отвод от ?
витка.
Желательно обойтись
без антенны, так можно добиться большей устойчивости частоты, но дальность
существенно упадет.
Для того чтобы
увеличить радиус действия передатчика до 60 метров в схему введена
антенна.
Длинна её 20 - 30 см.
||
