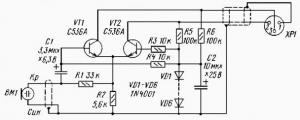

Согласующий усилитель (его схема показана на рисунке) неразрывно соединен с микрофоном ВМ1, что исключает произвольное его отключение во время работы, вызывающее бросок напряжения во всем канале усиления и громкий щелчок в акустической системе. Микрофон получает питание через резистор R1 с эмиттеров транзисторов VT1 и VT2 Сигнал с микрофона поступает на вход дифференциального каскада (база транзистора VT1) через конденсатор С1. С коллекторов транзисторов VT1 и VT2 балансный сигнал подается на микрофонный вход микшерного пульта или другого устройства.
С него же поступает напряжение для питания всего устройства: непосредственно на коллекторы транзисторов VT1, VT2 и через резисторы R5 и R6 на базовые цепи дифференциального каскада.
Для xn--c1adkfglhbnui2a0l.xn--p1ai/" target="_blank">стабилизации напряжения базового смещения применен "стабистор" из шести последовательно включенных кремниевых диодов. На них образуется стабильное напряжение около 3, 6 В. Применение стабилитрона нежелательно, так как заметно возрастает уровень шума.
В устройстве использован микрофон МКЕ-2 фирмы Sennheizer. Можно применить аналогичный микрофон другой фирмы. Вместо транзисторов С536А можно использовать другие малошумящие с максимальным напряжением Uкб >=50В, например, отечественные КТ3102А или КТ3102Б с отбором пары по указанному параметру, а также по параметрам h21э и Uбэ. Конденсаторы С1 и С2 желательно использовать специально предназначенные для звуковой аппаратуры - Black Gate или других известных фирм.
Для монтажа усилителя была использована макетная плата с сеткой отверстий 2, 5x2, 5 мм. Всё устройство разместилось в корпусе от батареи, аналогичной "Кроне", который соединяется проводником с общим проводом. Кабель микрофона подсоединен к плате: красный провод - к точке соединения R1 и С1, а синий - вместе с оплеткой к общему проводу. К точкам на плате, к которым подведены коллекторы обоих транзисторов, и к общему проводу подсоединяют симметричный кабель, на другой конец которого припаян штекер разъема XLR.
Проверить электрические режимы устройства можно, подключив его непосредственно к микрофонному входу микшерского пульта (фантомное питание должно быть включено) или же к источнику стабилизированного напряжения +45...48 В. подсоединив контакты 2 и 3 разъема Х1 к плюсовому выводу источника питания через резисторы сопротивлением 33 кОм, а контакт 1 - к минусовому. Измеряя ток в разрыве цепи питания, нужно убедиться в том, что он не превышает 2 мА. Затем необходимо измерить напряжение на резисторе R2; оно должно быть около 3 В. Далее устройство нужно проверить в действии.
М. САПОЖНИКОВ, г. Ганей-Авив, Израиль
