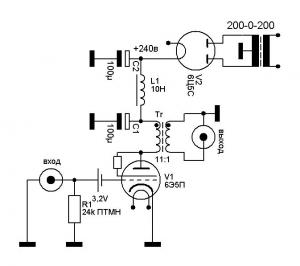

Итак, посмотрим на схему этого устройства.
Хм… Деталей, мягко говоря, немного. Значит, мы можем озадачиться их максимальным качеством.
Резистор R1 - ПТМН 24 ком, а лучше МРХ, если найдёте, конечно.
Батарейка, задающая смещение входной лампы - Panasonic CR2032, причём лучше бы её не паять, а варить, но даже и пайка припоем ПСР-4 вполне подойдёт.
Лампа 6Э5П не меняется ничем. Достаньте именно эту её версию, не используйте 6Э5П-И или 6Э6П, поскольку они более низковольтные. При монтаже не забывайте, что цоколёвка у 6Э5П - абсолютно индивидуальная и неповторимая: накал подаётся на первую и шестую ножки! Вторую сетку можно подключить на анод непосредственно, но, если хотите перестраховаться, поставьте резистор ПТМН-0, 5 на 50 ом, чтобы вторая сетка чувствовала себя поувереннее.
Напряжение на аноде 6Э5П - 225 вольт. Это для лампы абсолютно нормальный режим при токе 35-37 ма. Если ток оказывается более 40-42 ма, вам придётся подобрать другую лампу. Больше девяти ватт мощности на аноде 6Э5П высаживать не желательно.
Выходной трансформатор имеет коэффициент трансформации 11:1, что даёт нам общее усиление преда ровно в три раза. Этого оказывается достаточно, чтобы раскачать на полную катушку оконечный усилитель с любого источника: кассетной деки, винилового корректора, DVD-audio и прочих неожиданных устройств, которыми балуют нас ежегодно производители аудиотехники.
Теперь мы подобрались к выходному трансформатору для данного предварительного усилителя. Ну что ж, он должен быть немаленьким. Железо от ОСМ-0, 1 (ШЛ25 х 40) нас вполне устроит.
Первичка такого трансформатора содержит 2394 витка провода ПЭВ-2 диаметром 0, 25 мм. Секций четыре - 3+6+6+3 - всего 18 слоёв по 133 витка в слое.
Вторичка состоит из трёх запараллеленных секций по 219 витков ( три слоя по 73 витка в слое) провода ПЭВ-2 диаметром 0, 5 мм.
Межслойная изоляция - 0, 1 мм, межсекционная - 0, 5 мм (0, 1 мм бумага + 0, 3 мм фторопласт + 0, 1 мм бумага).
Толщина немагнитной прокладки - 0, 03 мм.
Когда будете собирать железо, старайтесь не перетягивать его. Железо не должно быть слишком зажато, иначе таким же зажатым будет и звук.
Блок питания особенностей не имеет.
Силовой трансформатор на железе от ТС180 (не забыли про пять и более витков на вольт?), имеющий две анодные обмотки по 200 вольт и четыре накальных, кенотроны типа 6Ц5С, 5Ц4С, довольно увесистые анодные дроссели, две пары хороших конденсаторов - вот и всё, что потребуется нам для обретения аудиосчастья!
Организация накалов - дело личного выбора. Можете просто заземлить накал 6Э5П через виртуальную среднюю точку, можете оторвать его на 30-40 вольт - фона не будет ни в первом , ни во втором случае. Поэтому делайте первый вариант, там деталей меньше!
Что же мы получили в итоге всего этого?
Немало! Напряжение сигнала возросло в три раза, а выходное сопротивление предварительного усилителя составляет всего лишь 12, 5 ом.
Регулятор громкости можно теперь запросто собрать из проволочного переменного резистора (СП5-20ВБ, СП5-21, ПЛП) сопротивлением 1 ком, зашунтированного постоянным резистором ПТМН 130 ом, и вот тогда-то мы поймём, что не слышали и половины из того, что, оказывается, всегда было в звуке, и что без остатка сжирали пятидесятикилоомные Альпсы!
Итак, друзья, вот вам низкоомный предварительный усилитель, почти не содержащий ухудшающих качество звука деталей, зато реально улучшающий качество звука вашей системы.
Удачного повторения!
P.S.: О моих дальнейших экспериментах с предварительными усилителями с целью получения выходного сопротивления около 0, 6 ома, и о том, что из этого получилось, вы узнаете позже. Продолжение следует…
