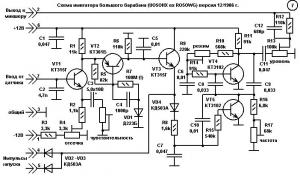

Наконец я решился распаять электронный блок своей ударной установки, для восстановления схем ее модулей. В этой схеме сигнал от датчика, поступает на формирователь очень короткого импульса запуска, с амплитудой пропорциональной силе удара колотушкой, на транзисторах VT1-VT3. Заторможенный генератор частоты звучания барабана выполнен на транзисторе VT4. Транзистор VT5 служит для имитации выбега частоты при отскоке колотушки. Выходной сигнал поступает на модуль сумматора инструментов. Применение амплитудно-зависимого возбуждения заторможенного генератора позволило не применять модулятор огибающей. Импульсы запуска поступают также на выход схемы для обработки в других модулях.
