Система управления двигателем Digifant

Главная сайта→ Начало раздела → Схемы → Автотехника → Инжектор → Система управления двигателем Digifant Подсистема отвечает за подготовку топливной смеси и ее подачу в двигатель. При этом, к каждому цилиндру, топливная смесь подается отдельной форсункой. Работает подсистема следующим образом: Топливный эл.насос под давлением 2, 5 кг/см2, подает топливо из бензобака через топ- ливный фильтр к топливному тракту и далее к форсункам. В конце топливного тракта уста- новлен регулятор давления топлива в системе, который поддерживает постоянное давление впрыска и осуществляет слив излишков топлива обратно в топливный бак, тем самым, обес- печивая циркуляцию топлива в системе и исключает образование в ней паров топлива. В зависимости от информации полученной от датчиков установленных на двигателе, эл.контроллер управляет форсунками, таким образом, регулируя количество топливной смеси подаваемой в цилиндры. При этом, учитывается объем и температура всасываемого воздуха, частота вращения и угол положения колен-вала, нагрузка двигателя и температура его охлождающей жидкости. Кроме того, при установленном лямбда-зонде, эл.контроллер учитывает и его информацию, таким образом, оптимально поддерживая содержание вредных примесей в выхлопных газах . Основным параметром, определяющим дозировку топлива, является объем всасываемого воздуха. Поступающий через фильтр воздушный поток отклоняет на определенный угол напорную заслонку, которая связана с потенциометрическим датчиком угла отклонения этой заслонки. Сигнал с датчика положения воздушной заслонки поступает в эл.контроллер, а он определяет какое количество топлива необходимо в данный момент и выдает соответствующие сигналы управления открытия форсунок на необходимое время. Независимо от положения впускных клапанов впрыск топлива производится дважды на каждый оборот колен-вала. Если впускной клапан закрыт, топливо остается во впускном коллекторе до следующего открытия впускного клапана данного цилиндра. Обогащение топливной смеси в пусковых режимах может производится посредством подачи дополнительного топлива основными форсунками, как например в двигателях "РВ" или дополнительными форсунками управляемыми эл.контроллером, как в двигателе "2Е". При превышении заданной частоты вращения двигателя и на принудительном холостом ходу эл.контроллер прекращает управление форсунками, таким образом, прекращая подачу топлива в цилиндры двигателя. Дозирование подачи воздуха при пуске, прогреве и на холостом ходу осуществляется клапаном стабилизации холостого хода.

Функциональные параметры:

Топливный насос.
Электрический погружной роликовый топливный насос. Установлен в топливном баке в одном блоке с датчиком уровня топлива.
Марка и каталожный номер: BOSCH 0 580 453 012.
Давление подачи топлива - 3 кг/см2.
Производительность при напряжении питания на выводах:
- 9в: 275 см3/30сек.
- 10в: 350 см3/30сек.
- 11в: 425 см3/30сек.
- 12в: 500 см3/30сек.
по всем параметрам +-10см3/30сек.

Регулятор давления топлива.
Регулятор давления топлива диафрагменного типа. Установлен на топливном тракте и
служит для обеспечения постоянного давления топлива в системе.
Давление регулирования на холостом ходу:
- при подсоединенной вакуумной трубке: 2, 5 кг/см2;
- при отсоединенной вакуумной трубке: 3, 0 кг/см2.
Давление тарировки: +-0, 2 кг/см2.
Остаточное давление в системе через 10мин. после выключения топливного насоса, не менее 2кг/см2.

Измеритель расхода воздуха.
Измеритель расхода воздуха с напорным диском для измерения количества воздуха
поступающего в двигатель. Потенциометрический. Установлен на оси напорного диска, с встроенным в корпус, датчиком температуры всасываемого воздуха резистивного типа и отрицательным температурным коэффициентом (при повышении температуры уменьшается сопротивление).
Марка: BOSCH.
Номера по каталогу:
заводская установка - 0 280 200 241;
запчасть - 0 289 200 242.
Сопротивление потенциометрического датчика при измерении между выводами разъема
измерителя расхода воздуха:
- "3" и "4": 500-1000 ом;
- "2" и "3": плавно изменяется в зависимости от положения напорного диска.
Сопротивление датчика температуры всасываемого воздуха при измерении между вы-
водами "1" и "4" разъема измерителя расхода воздуха и при температуре воздуха:
- 0С: 5, 5+-0, 7 кОм;
- 20С: 2, 5+-0, 5 кОм;
- 30С: 1, 8+-0, 2 кОм;
- 50С: 0, 8+-0, 1 кОм;
- 80С: 0, 35+-0, 05 кОм;
- 100С: 0, 2+-0, 025 кОм.

Датчик температуры охлаждающей жидкости.
Датчик температуры охлаждающей жидкости того же типа, что и датчик температуры
всасываемого воздуха и с теми же характеристиками.

Датчики положения дроссельной заслонки.
Вариант 1.
Установлены датчик холостого хода и датчик полной нагрузки. Оба датчика позицион- ного типа. Установлены на оси дроссельной заслонки. Служат для определения режима работы двигателя.
Сопротивление датчика холостого хода при зазоре 0, 2-0, 6 мм. между рычагом управ-
ления дроссельной заслонкой и упором холостого хода - 0, 5 Ом.
Сопротивление датчика полной нагрузки при угле 10+-2 градусов между дроссельной
заслонкой и упором полной нагрузки - бесконечность.

Вариант 2.
Датчик положения дроссельной заслонки потенциометрического типа. Установлен на
оси дроссельной заслонки.
Напряжение при измерении между выводами "2" и "3" разъема датчика:
- при положении дроссельной заслонки на упоре холостого хода или полной нагрузки:
0-0, 5в.
- при промежуточном положении дроссельной заслонки: 4, 5-5, 0в.

Клапан стабилизации холостого хода.
Воздушный клапан стабилизации холостого хода электромагнитный, ротационного типа.
Установлен в воздушном тракте, параллельно корпусу дроссельной заслонки и обеспечивает
постоянство оборотов двигателя на холостом ходу за счет изменения проходного сечения воз-
душного канала.

Датчик содержания кислорода в выхлопных газах (лямбда-зонд).
Датчик выдает на эл.контроллер информацию о содержании кислорода в выхлопных
газах. Устанавливается на выпускном коллекторе двигателя.
Напряжение питания - 12В.
Выходной ток - 0, 5-3, 0А.

Подсистема управления углом опережения зажигания.

Основными элементами подсистемы управления углом опрежения зажигания являются:
эл.контроллер, коммутатор, встроенный в распределитель зажигания датчик числа оборотов
двигателя (датчик Холла), встроенный в контроллер датчик разрежения, датчик детонации,
катушка и свечи зажигания. Датчик детонации обеспечивает контроль за нагрузкой двигате-
ля и является основным для регулирования угла опережения зажигания.
Угол опережения зажигания вычисляется эл.контроллером в прямой зависимости от по-
казаний датчиков, он же и осуществляет управление зажиганием.

Функциональные параметры:

Распределитель зажигания.
Распределитель зажигания с осевыми выводами, с встроенным датчиком Холла. Служит
для распределения зажигания по цилиндрам, определения числа оборотов двигателя и момен-
та искрообразования.
Номер по каталогу: BOSCH 0 237 520 010.
Начальный угол опережения зажигания до ВМТ при отключенном разъеме датчика температуры охлаждающей жидкости - 6 градусов +-18 сек.
Выходное напряжение датчика Холла при измерении между выводами "4" и "6" разъема
коммутатора - 0-2В.
Сопротивление ротора датчика Холла - 0, 6-1, 4 Ом.

Коммутатор.
Номер по каталогу: BOSCH 0 227 100 142

Катушка зажигания.
Катушка зажигания с маркировкой серого или зеленого цвета.
Сопротивление первичной обмотки - 0, 6-0, 8 Ом.
Сопротивление вторичной обмотки - 6, 9-8, 5 кОм.

Элементы подавления радиопомех.
Сопротивление помехоподавительных резисторов - 0, 6-1, 4 кОм.
Сопротивление наконечников свечей зажигания - 4, 0-6, 0 кОм.

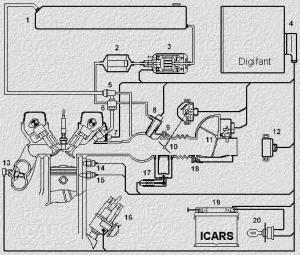

Структурная схема системы управления двигателем - "DIGIFANT".

Система управления двигателем Digifant


1. Топливный бак 11. Измеритель потока воздуха
2. Топливный фильтр 12. Реле управления
3. Топливный насос 13. Лямбда-зонд
4. Электронный блок управления 14. Датчик детонации
5. Регулятор давления топлива 15. Термодатчик охл.жидкости
6. Накопитель топлива 16. Распределитель зажигания
7. Инжектор 17. Клапан стабилизации Х.Х.
8. Пусковая форсунка 18. Винт регулировки СО
9. Винт регулировки Х.Х. 19. Аккумуляторная батарея
10. Дроссельная заслонка 20. Замок зажигания
