Строчник - трансформатор на ферритовом сердечнике от телевизора, используется для получения высокого напряжения. Из него можно выдавить около 100Вт мощи при помощи схемы на полевике. Полевик - транзистор с изолированным затвором (МОП-транзистор). Генератором частоты служит микросхема NE555 или LMC555. Частоту можно регулировать, меняя конденсатор С1. Наилучшие результаты у меня при 0.01мкф ёмкости. Дуги яркие, толстые и не свистят. Первичная обмотка - 3 виткa, вторичка от ТВС.
Длинна дуг около 4см. при питании от 12В. Провода руками трогать настоятельно не рекомендую - их может пробить, даже если они высоковольтные! Я получал ожог от ламповой ТС на маленькой мощности, значительно меньше строчниковой - ощущения неприятные, ожог глубокий и долго заживает. Советую поберечь здоровье и ловить искры не хватаясь руками за провода, а прикручивая провод изолентой к деревянной/пластмассовой палочке и держась за неё.

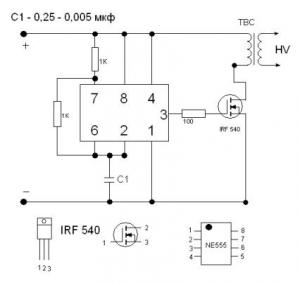

Кстати, вот и схема:
Примечания:
1) В схеме по совету Александра (azi@bk) был установлен конденсатор параллельно первичной обмотке. Мощность существенно возросла.
Также был зафоткан разряд в воздухе под низким давлением - в шприц вставляется поршень до упора, потом вытягивается. На месте крепления иглы впаян гвоздь.
2) Импульсная фотовспышка ИСП-2000 запитана от строчника. Выглядит очень красиво.
