-арядное устройство подключается к гнездам XS1 ("нагрузка"). В начальный момент, чтобы подать питание на схему таймера и в нагрузку, необходимо нажать кнопку SA1 и подержать ее в таком состоянии в течении 2 с - пока не станет светиться индикатор HL1. При этом начинает работать автогенератор на однопереходном транзисторе VT2. Приходящие на управляющий электрод симистора VS1 импульсы (с частотой около 2 кГц) его открывают и цепь кнопки SB1 блокируется.
Так как частота следования импульсов автогенератора значительно больше, чем сетевая, то симистор открывается практически в начале каждого полупериода сетевого напряжения.
Автогенератор на VT2 будет работать до тех пор, пока на базу транзистора VT1 не поступит напряжение с переключателя SA1.

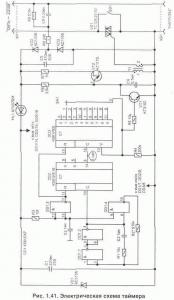

Электрическая схема выполнена с бестрансформаторным питанием от сети 220 В, что позволяет уменьшить габариты всего устройства. Поэтому конструкция легко помещается в пластмассовом корпусе с размерами 110х90х40 мм.

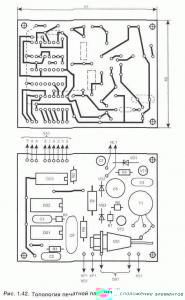

Все детали схемы, кроме переключателя SA1 и кнопки SB1, расположены на односторонней печатной плате размерами 80х60 мм, рис. 1.42. Плата имеет пять объемных перемычек, что позволило упростить разводку топологии.
В устройстве использованы элементы: резисторы МЛТ; конденсаторы С1, С5 - К50-35 на 50 В, С2 - К10-28, С- и С4 типа К10-17, Сб - К73-17 на 400 В. Конденсатор С2 необходимо использовать с минимальным ТКЕ.
Симистор VS1 может быть заменен на ТС122-25-6, ТС112-10-6 или ТС112-16-6.
Микропереключатель SA1 - ПГ2-6-12П1Н (или 12П2Н), кнопка SB1 любая малогабаритная.
Импульсный трансформатор Т1 выполнен внутри броневого магнитопровода типоразмера Б14 из феррита с магнитной проницаемостью М2000НМ1, рис. 1.43. В центре сердечника необходимо обеспечить зазор 0, 1...0, 2 мм, что исключит его намагничивание однополярнь1ми импульсами. Обмотка 1 содержит 80 витков, 2-40 витков проводом ПЭЛШО диаметром 0, 1 мм.
При настройке схемы, если симистор полностью не открывается, может потребоваться поменять местами выводы в любой из обмоток Т1. А задающий генератор настраивается при помощи резистора R2.

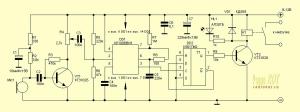

Вторая схема таймера аналогичного назначения выполнена с использованием в качестве силового коммутатора контактов поляризованного реле К1 (РПС42 РС4.520.720-01 (03)) рис. 1.44. Это реле имеет герметичное исполнение и допускает коммутацию переменного тока до 1 А.
Так как К1 имеет две группы переключающих контактов, то данный вариант таймера можно использовать не только для управления зарядным устройством, но и для других целей, например выключения звонка у телефона на необходимый интервал времени.
Поляризованное реле не требует постоянной подачи напряжения на обмотку для удержания контактов в нужном положении. Им можно управлять кратковременной подачей напряжения на соответствующую обмотку, что позволяет в рабочем режиме снизить потребляемый схемой управления ток до величины не более 1, 4 мА.
Для включения таймера необходимо нажать кнопку SB1. Индикатором работы таймера является свечение светодиода HL1.
В устройстве использована времязадающая часть, аналогичная предыдущей схеме. В зависимости от положения переключателя SA1, как только на соответствующем выходе DD3 появится уровень лог. "1" - откроется транзистор VT1 и сработает обмотка В-Г реле К1 (за счет накопленной на конденсаторе С4 энергии). Контакты К1.1 вернутся в исходное положение и нагрузка отключится.
Так как обе схемы имеют бестрансформаторное питание от сети, при настройке и проверке данных устройств требуется проявлять повышенное внимание и осторожность, чтобы не попасть под опасное напряжение.
