Здесь может представлять интерес компромиссный вариант источника, обеспечивающий электробезопасность, с гасящим конденсатором и простым, доступным начинающему радиолюбителю трансформатором. Таким трансформатор получится, если напряжение на его первичной обмотке ограничить значением около 30 В. Для этого достаточно 600...650 витков сравнительно толстого, удобного при намотке провода; ради упрощения, можно для обеих обмоток использовать один и тот же провод. Излишек напряжения здесь примет на себя конденсатор, включенный последовательно с первичной обмоткой (конденсатор должен быть рассчитан на номинальное напряжение не менее 400 В). По такому принципу целесообразно организовывать питание низковольтных нагрузок с током в первичной цепи (с учетом небольшого коэффициента трансформации) до 0, 5 А.

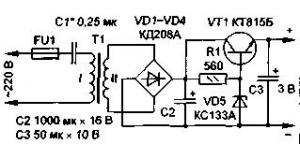

Рис.1. Схема устройства
На рис. 1 представлена схема подобного устройства, подходящего для работы с гирляндой из светодиодов настольной мини-елочки или для аудио-плейера. Включение светодиодов (8-10 штук) производится параллельно (рис. 2); при этом устраняется обычная путаница проводов, их легче сделать незаметными в "хвое" ствола и веточек. Трансформатор можно собрать на магнитопроводе Ш 12х15. Для намотки подойдет провод ПЭВ-1 диамет-ром 0, 16 мм; число витков первичной и вторичной обмоток - 600 и 120...140 соответственно. Изготовить такой трансформатор удастся, как говорится, "на коленке". Электрическую прочность не менее 2 кВ обеспечит изоляционная прокладка между обмотками из лавсановой пленки толщиной 0, 1 мм или конденсаторной бумаги.
Рис.2. Схема включения светлодиодов
Для того чтобы устройство не вышло из строя при отключении нагрузки [1], к выходу моста VD1-VD4 следует подключить стабилитрон Д815Г. В нормальном режиме он не работает, поскольку имеет минимальное напряжение стабилизации выше рабочего на выходе моста. Предохранитель FU1 за-щищает трансформатор и стабилизатор при пробое конденсатора С1.
ЛИТЕРАТУРА :
1. Бирюков С. Расчет сетевого источника питания с гасящим конденсатором. - Радио. 1997, №5, с. 48-50.
2. Ховайко О. Источники питания с кон- , денсаторными делителями напряжения. -Радио, 1997, № 11, с.56, 57.
От редакции. Для ограничения тока при подключении блока питания к сети последовательно с конденсатором С1 необходимо включить резистор сопротивлением несколько сотен Ом, а для разрядки конденсатора после отключения - параллельно ему резистор сопротивлением несколько сотен кОм. В цепи последовательно соединенных емкостного сопротивления (конденсатор С 1) и индуктивного (трансформатор Т1) может возникать резонанс напряжения. Об этом следует помнить при конструировании и налаживании подобных источников питания.
Ю. ПРОКОПЦЕВ, г. Москва
