Для настройки вместо аккумуляторов к контактам Х2/3 и Х2/2 подключается резистор 68 Ом мощностью не менее 1 Вт последовательно с миллиамперметром. При этом светодиод HL2 должен постоянно гореть. После выполнения этой операции проверяется работа компаратора DA2. Для чего к контактам Х2/3 и Х2/2 следует подключить резистор 150 Ом (0, 5 Вт) параллельно с осциллографом.

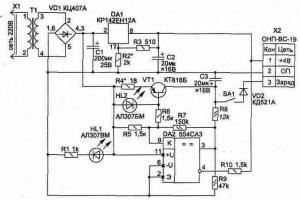

Рис.1
Конструктивно блок питания выполнен на односторонней печатной плате, размещенной в корпусе от стандартного источника типа БП2-3, предназначенного для питания микрокалькуляторов. От этого же источника взят и сетевой трансформатор типа Т8-220-50. При использовании трансформатора другого типа его вторичная обмотка должна быть рассчитана на напряжение 12...15 В при токе нагрузки 200 мА. Светодиоды HL1 и HL2 крепятся на верхней крышке корпуса клеем. Штекер Х1 выполнен на основании корпуса, а Х2 соединен с корпусом проводом длиной около 1 м.
Внутри корпуса к транзистору VT1 крепится теплорассеивающая пластина. Применяемые резисторы могут быть любого типа, конденсаторы С1...СЗ — типа К50-16 или аналогичные малогабаритные, микропереключатель SA1 — типа ПД-9-2. Транзистор VT1 можно заменить на КТ814Б.
При использовании указанных выше деталей габариты всего устройства не превышают 60х60х50 мм (рис. 2).
Рис. 2. Внешний вид устройства
Для заряда аккумуляторных элементов другого типа или большего их количества необходимо выставить соответствующий номинальный ток заряда (R4), верхний (R2) и нижний порог (R8) срабатывания компаратора.
