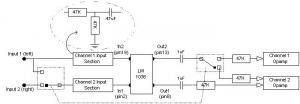

Так выглядит центральная часть схемы:
Обратите внимание, что некоторые выводы остались свободными: входы управляющего напряжения, аудиовходы, а также аудиовыходы. Ниже мы остановимся отдельно на каждом из этих пунктов…
Входы управляющего напряжения
Для полного контроля над управляющими напряжениями неплохо иметь на входе управляющего напряжения «инвертирующее масштабирование», в нашем случае это будет комбинация операционного усилителя и потенциометра. Когда потенциометр находится в центральном положении, уровень управляющего напряжения равен 0, когда он полностью повёрнут по часовой стрелке, управляющее напряжение равно +1 (без затухания или даже с усилением), а когда он полностью повёрнут против часовой стрелки — управляющее напряжение составляет -1 (инвертировано). Возможно также использовать ещё один потенциометр для установки начальный уровень управляющего напряжения, для контроля параметров в отсутствие управляющего напряжения. Это достаточно хитроумный приём: напряжение с этого потенциометра должно быть масштабировано от 0 до 5, 4 В, а вам может потребоваться высокий импеданс относительно значения вашего потенциометра, с тем чтобы минимизировать эффект параллельных резисторов на входном аттенюаторе. На самом деле, гораздо более важно, чтобы срединная точка движения потенциометра создавала напряжение 2, 7 В — поскольку это будет центр панорамирования и плоской амплитудно-частотной характеристики для низких и высоких частот. Для представленной схемы были тщательно подобраны номиналы резисторов, при этом они доступны в продаже и удовлетворяют этим причудливым критериям масштабирования напряжения. Обычно «эффект параллельных резисторов» таков: когда «потенциометр исходного уровня» установлен на 100%, то напряжение на выходе несколько выше (5, 76 В против 5.4 В), однако при 50% мы получаем значение очень близкое к 2, 7 В.
Микросхема LM1036 также не очень устойчива к отрицательным напряжениям, поэтому для защиты используется диод. Он хорошо держит перегрузку управляющих напряжений (за пределами 5, 4 В). Это может немного искажать аудиосигнал, но искажение не переходит в жёсткое ограничение, при котором возникает «хрип» — по крайней мере звучит намного лучше, чем перегруженный операционный усилитель.

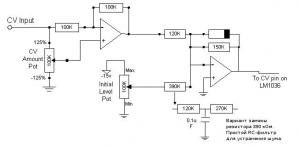

Ниже показана схема для входов управляющего напряжения — на каждый чип LM1036 вам понадобится четыре таких модуля, и его можно собрать с помощью двух ОУ TL074.
Аудио входы и выходы
Для того чтобы обеспечить переключение между режимами перекрёстного затухания и панорамирования, используется двухполюсный переключатель на два направления, для переключения входов и выходов. В режиме панорамирования, отключён Вход 2, а в режиме перекрёстного затухания отключён Выход 1. Обратите внимание, что Вход / Выход 1 это левый вход / выход на лицевой панели и, вследствие того способа, согласно которому работает управляющее напряжение панорамирования и того, как повёрнута ручка управления, на чипе LM1036 он должен работать через Канал № 2.

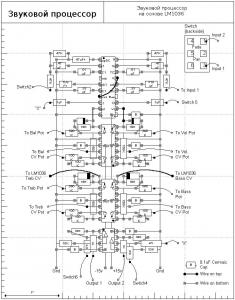

На каждом канале есть секция входа, состоящая из двух резисторов и конденсатора для ослабления сигнала на входе (предполагаются выходы 10 В p-to-p) до диапазона низкого уровня искажения для 1036. Конденсаторы задают смещение постоянным током для входа до уровня 7, 5 В, существующего на входных разъемах. На нижеприведённой диаграмме показана схема разводки для переключателя и выходных секций. На диаграмме переключатель показан в положении режима работы перекрёстного затухания.

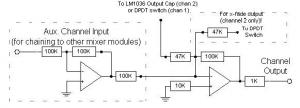

Выходные секции — по одной на каждый канал. Вспомогательный канал «Aux. Input Channel» собирается опционально, и используется в том случае, если вы делаете модуль микшера и желаете включить его в цепь других модулей микшера. Этот канал не включён в топологию макетной платы и лицевую панель.

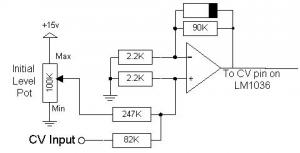

На следующей схеме показан другой способ входа управляющего напряжения, при котором используется только один операционный усилитель, задача которого — усреднение напряжения между потенциометром и входом управляющего напряжения. Его можно использовать в конструкции, например, многоканального микшера, если вы не желаете расходовать пространство лицевой панели под ручки масштабирования входов управляющего напряжения.
Лицевая панель

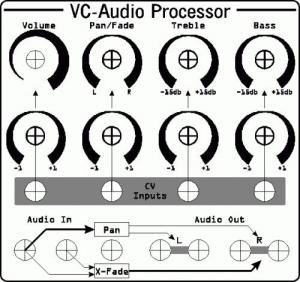

Ниже показан вариант лицевой панели готового модуля. Высота изображения должна составлять примерно 13 см, (под панель стоечного типа 3U). Изображение можно распечатать непосредственно из CorelDraw, тогда не возникнет проблем дискретизации и чёткости изображения.
